Cáp Đồng Trục Màn Hình LCD

Cáp đồng trục màn hình LCD là bộ dây kết nối được sử dụng trong các thiết bị điện tử có màn hình hiển thị. Sản phẩm đảm nhiệm vai trò truyền tín hiệu giữa màn hình và bo mạch điều khiển. Qua hình ảnh, sản phẩm có nhiều kiểu dây và đầu kết nối khác nhau. Mỗi loại được thiết kế theo cấu hình riêng để phù hợp với từng thiết bị. Cáp có thiết kế nhỏ gọn, dễ bố trí trong không gian bên trong thiết bị. Tùy yêu cầu, dây có thể được sản xuất với chiều dài và kiểu đầu nối khác nhau.

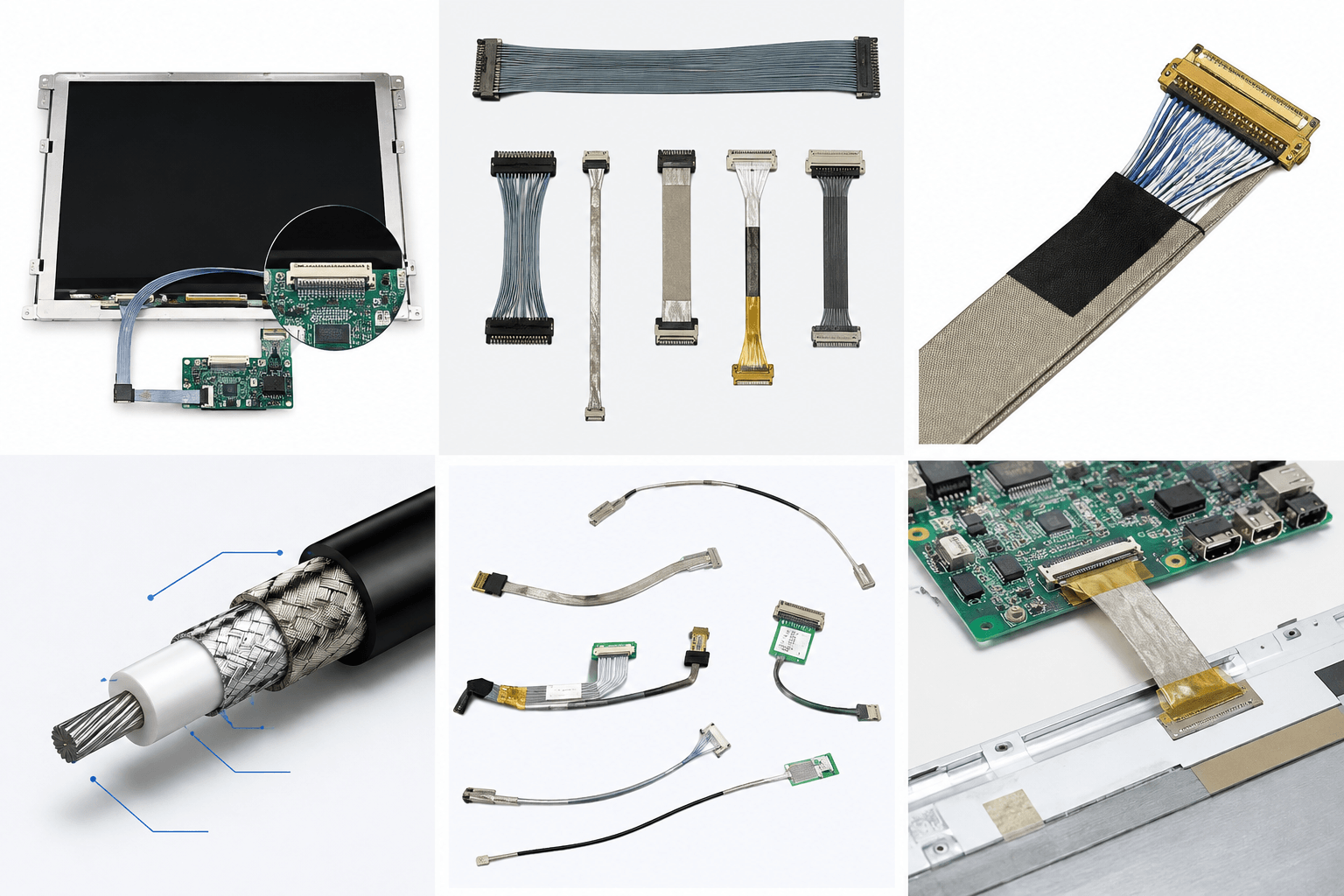

1. Cáp Đồng Trục Màn Hình LCD Là Gì?

Cáp đồng trục màn hình LCD là loại dây kết nối chuyên dụng cho các hệ thống màn hình. Dây được sử dụng để truyền tín hiệu giữa màn hình và các bộ phận điện tử liên quan. Cấu tạo dây thường gồm phần dẫn tín hiệu và lớp vật liệu bảo vệ bên ngoài. Một số mẫu có thêm lớp chống nhiễu nhằm hỗ trợ quá trình truyền tín hiệu ổn định.

Phần đầu dây được kết hợp với các loại connector hoặc terminal tương ứng. Kiểu đầu nối phụ thuộc vào thiết kế của thiết bị sử dụng. Sản phẩm thường được thiết kế theo từng model hoặc yêu cầu kỹ thuật cụ thể. Vì vậy, cần xác định chính xác thiết bị trước khi lựa chọn.

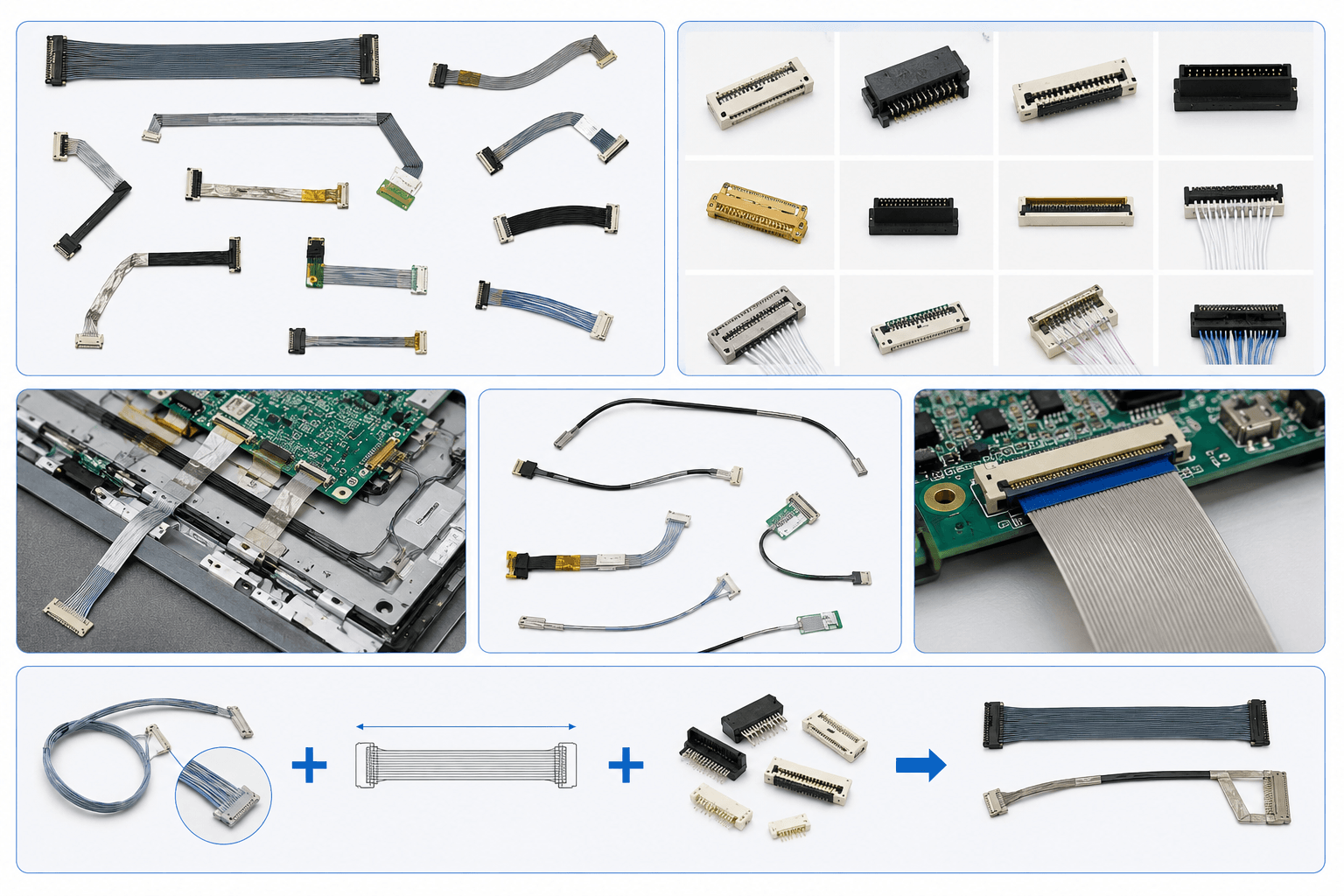

2. Đặc Điểm Của Cáp Đồng Trục Màn Hình LCD

Thiết Kế Nhiều Dạng

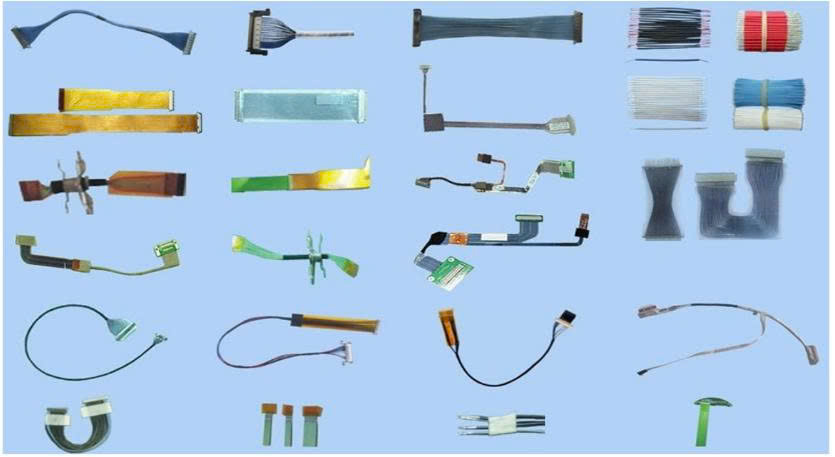

Hình ảnh sản phẩm cho thấy cáp có nhiều kiểu cấu tạo khác nhau. Một số dây có dạng thẳng, trong khi một số mẫu được uốn theo hình dạng riêng. Các đầu dây cũng có nhiều kiểu terminal và connector. Cách thiết kế này giúp sản phẩm đáp ứng nhiều vị trí kết nối khác nhau. Dây có thể được bố trí theo kích thước phù hợp với không gian bên trong thiết bị. Điều này giúp hạn chế tình trạng dây bị vướng trong quá trình lắp ráp.

Đầu Nối Đa Dạng

Đầu nối là bộ phận quan trọng của cáp màn hình LCD. Tùy thiết bị, dây có thể sử dụng connector dạng cắm, terminal hoặc đầu tiếp xúc chuyên dụng. Kích thước đầu nối cần tương thích với cổng kết nối trên bo mạch. Số lượng chân và vị trí chân cũng cần được xác định chính xác. Việc sử dụng đúng connector giúp quá trình lắp đặt thuận tiện hơn. Đồng thời, kết nối phù hợp giúp hạn chế tình trạng tiếp xúc không ổn định.

Kích Thước Nhỏ Gọn

Cáp màn hình thường được thiết kế với kích thước tương đối nhỏ. Đây là đặc điểm phù hợp với các thiết bị điện tử có không gian lắp đặt hạn chế. Dây có thể được đi theo các vị trí được bố trí sẵn bên trong thiết bị. Một số mẫu được tạo hình để phù hợp với đường đi của dây. Khi lắp đặt, cần tránh kéo căng hoặc uốn dây quá mức. Việc cố định phù hợp giúp hạn chế tác động lên phần dây và đầu nối.

Có Thể Thiết Kế Theo Yêu Cầu

Cáp đồng trục màn hình LCD có thể được thiết kế theo từng yêu cầu cụ thể. Các thông tin cần xác định gồm chiều dài, loại dây và kiểu đầu nối. Với những thiết bị đặc thù, khách hàng có thể cung cấp mẫu dây cũ. Hình ảnh đầu nối cũng giúp xác định cấu hình sản phẩm dễ dàng hơn. Thiết kế theo yêu cầu giúp dây phù hợp hơn với từng thiết bị. Tuy nhiên, thông số cần được xác nhận trước khi sản xuất.

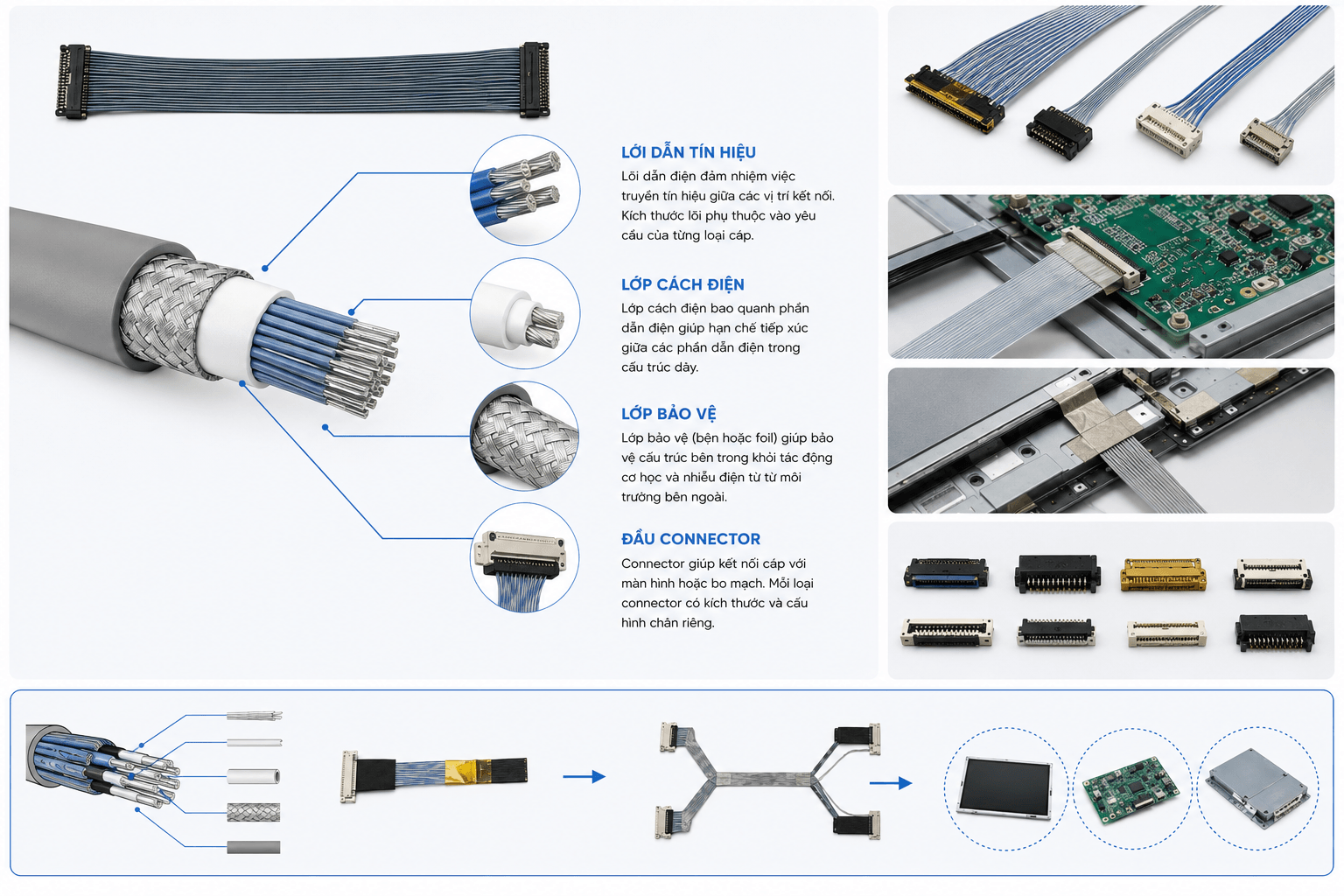

3. Cấu Tạo Của Cáp Đồng Trục Màn Hình

Một bộ cáp màn hình thường gồm nhiều thành phần khác nhau. Mỗi bộ phận đảm nhiệm một chức năng trong quá trình kết nối.

Lõi Dẫn Tín Hiệu

Lõi dẫn điện đảm nhiệm việc truyền tín hiệu giữa các vị trí kết nối. Kích thước lõi phụ thuộc vào yêu cầu của từng loại cáp. Lõi cần được bảo vệ tốt để hạn chế tác động từ môi trường bên ngoài. Thông số cụ thể cần được lựa chọn theo thiết kế của thiết bị.

Lớp Cách Điện

Lớp cách điện bao quanh phần dẫn điện. Bộ phận này giúp hạn chế tiếp xúc giữa các phần dẫn điện trong cấu trúc dây. Vật liệu cách điện cần phù hợp với điều kiện hoạt động của thiết bị. Không nên sử dụng dây có lớp vỏ bị nứt hoặc hư hỏng.

Lớp Bảo Vệ

Một số loại cáp có thêm lớp bảo vệ bên ngoài. Lớp này giúp bảo vệ cấu trúc bên trong khỏi tác động cơ học. Trong các thiết bị có nhiều linh kiện, dây cần được bố trí tránh những vị trí có khả năng cọ xát. Điều này giúp duy trì tình trạng dây trong quá trình sử dụng.

Đầu Connector

Hai đầu hoặc nhiều đầu dây có thể được gắn connector theo yêu cầu. Connector giúp kết nối cáp với màn hình hoặc bo mạch. Mỗi loại connector có kích thước và cấu hình chân riêng. Vì vậy, không nên thay thế bằng đầu nối không tương thích.

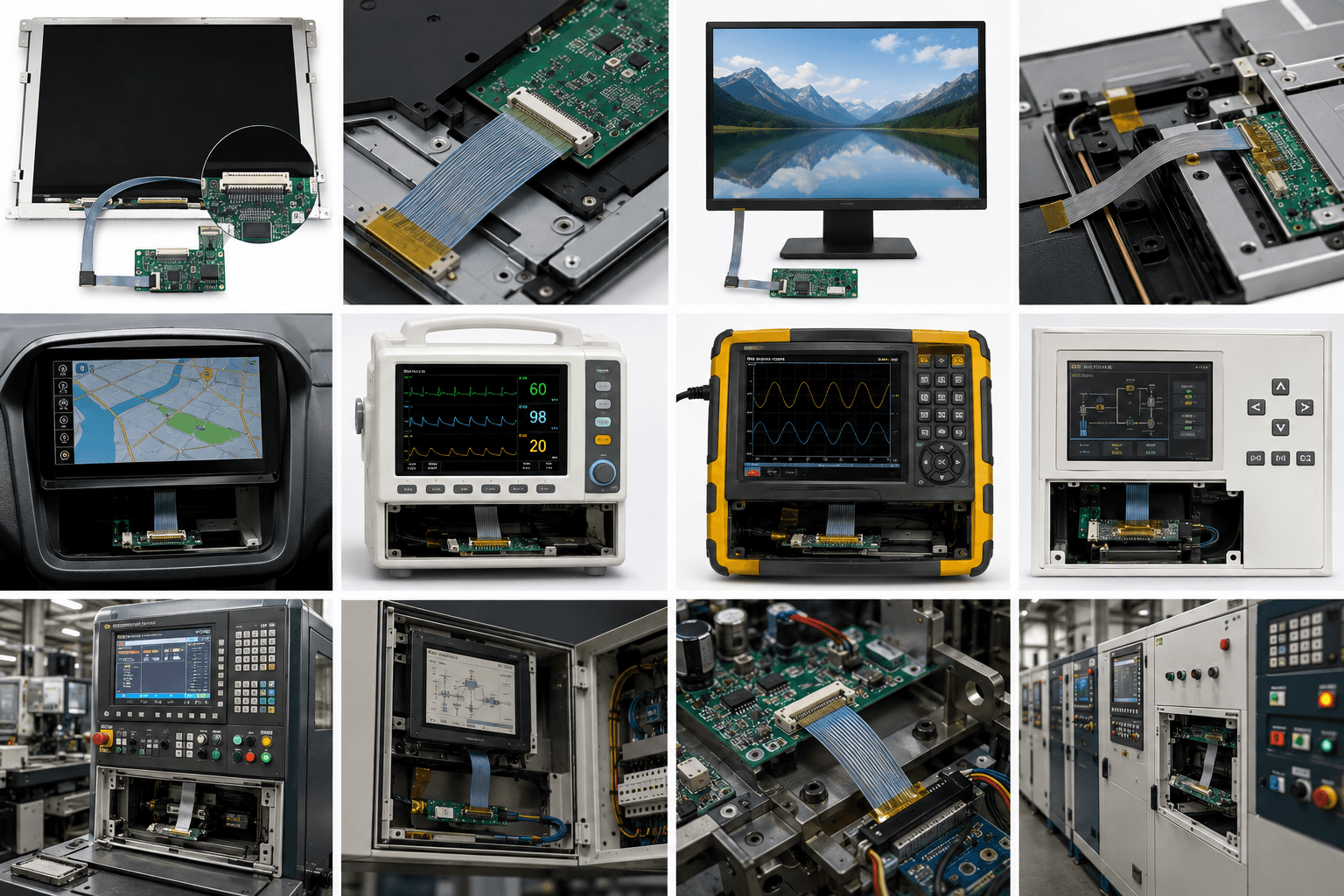

4. Ứng Dụng Của Cáp Đồng Trục Màn Hình LCD

Cáp đồng trục màn hình LCD có thể được sử dụng trong nhiều thiết bị điện tử. Ứng dụng cụ thể phụ thuộc vào cấu hình và thông số của từng loại dây.

Thiết Bị Màn Hình LCD

Đây là nhóm ứng dụng chính của sản phẩm. Cáp được sử dụng để kết nối màn hình với bo mạch hoặc bộ phận điều khiển. Dây cần có cấu hình phù hợp với thiết bị. Đặc biệt, đầu nối phải tương thích với vị trí kết nối.

Thiết Bị Điện Tử

Cáp có thể được sử dụng trong nhiều thiết bị điện tử có màn hình hiển thị. Sản phẩm hỗ trợ kết nối tín hiệu giữa các bộ phận bên trong. Thiết kế nhỏ gọn giúp dây phù hợp với những thiết bị có không gian hạn chế. Chiều dài dây có thể được lựa chọn dựa trên thiết kế thực tế.

Thiết Bị Công Nghiệp

Một số thiết bị công nghiệp sử dụng màn hình để hiển thị thông tin vận hành. Cáp có thể được sử dụng để kết nối màn hình với hệ thống điều khiển. Trong môi trường công nghiệp, cần lựa chọn dây phù hợp với điều kiện làm việc. Các yếu tố như nhiệt độ và cách bố trí dây cần được xem xét.

Thiết Bị Điều Khiển

Cáp có thể được sử dụng trong các bảng điều khiển và thiết bị điện tử. Dây giúp kết nối màn hình với bo mạch điều khiển tương ứng. Các đầu nối được thiết kế theo từng vị trí lắp đặt. Điều này giúp việc tháo lắp và thay thế thuận tiện hơn.

5. Ưu Điểm Khi Sử Dụng Cáp Màn Hình Phù Hợp

Một loại cáp phù hợp giúp quá trình kết nối thiết bị trở nên thuận tiện hơn. Đầu nối đúng chuẩn cũng giúp hạn chế các vấn đề khi lắp ráp. Chiều dài dây phù hợp giúp không gian bên trong thiết bị được bố trí gọn gàng. Dây không bị dư quá nhiều hoặc kéo căng khi lắp đặt.

Cấu hình dây đúng yêu cầu cũng giúp phù hợp với thiết kế của thiết bị. Đây là yếu tố quan trọng khi thay thế dây cáp theo mẫu có sẵn.

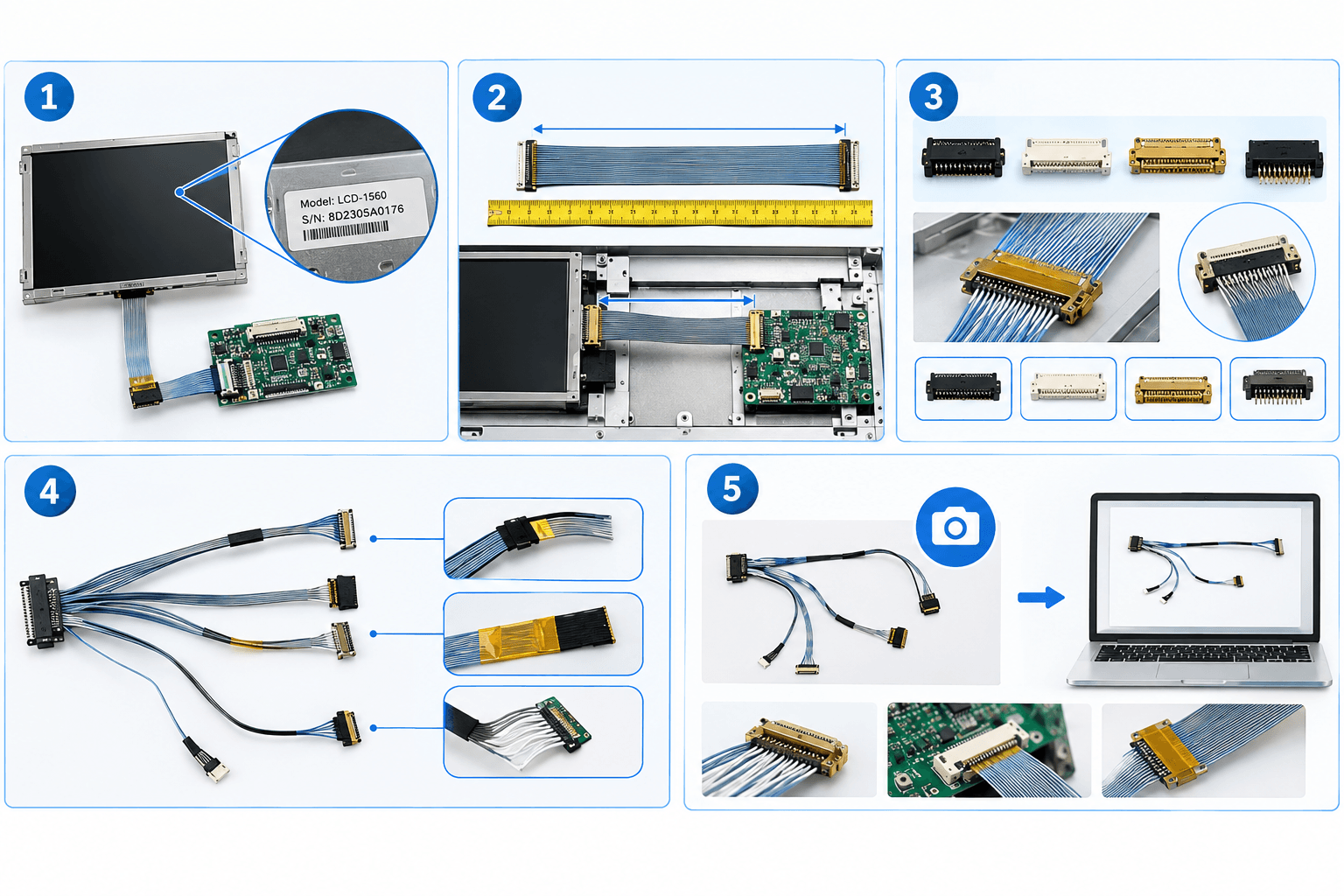

6. Cách Lựa Chọn Cáp Đồng Trục Màn Hình LCD

Trước tiên, cần xác định model thiết bị đang sử dụng. Đây là thông tin quan trọng để xác định loại cáp phù hợp. Tiếp theo, cần kiểm tra chiều dài dây. Chiều dài nên phù hợp với khoảng cách giữa màn hình và bo mạch.

Đầu connector cũng cần được kiểm tra kỹ. Cần xác định hình dạng, kích thước và số lượng chân kết nối. Ngoài ra, cần kiểm tra cấu hình dây và vị trí từng đầu nối. Với dây nhiều nhánh, cần xác định chính xác vị trí của từng nhánh.

Nếu không xác định được thông số, khách hàng nên cung cấp hình ảnh hoặc mẫu dây. Thông tin này giúp việc xác định sản phẩm phù hợp thuận tiện hơn.

7. Lưu Ý Khi Lắp Đặt Cáp Màn Hình

Trước khi lắp đặt, cần ngắt nguồn điện của thiết bị. Điều này giúp hạn chế nguy cơ phát sinh sự cố trong quá trình thao tác. Không nên kéo mạnh trực tiếp vào phần dây. Khi tháo connector, nên thao tác đúng vị trí khóa hoặc chân kết nối.

Dây cần được bố trí tránh các bộ phận có nhiệt độ cao. Đồng thời, hạn chế để dây tiếp xúc với cạnh sắc hoặc vị trí có ma sát. Không tự ý thay đổi đầu nối khi chưa xác định rõ sơ đồ kết nối. Việc đấu nối sai có thể ảnh hưởng đến thiết bị.

Kết luận

Cáp đồng trục màn hình LCD là giải pháp kết nối phù hợp cho nhiều thiết bị điện tử. Sản phẩm có thể được thiết kế với nhiều kiểu dây và đầu nối. Khi lựa chọn, khách hàng nên cung cấp đầy đủ thông tin về thiết bị. Hình ảnh mẫu dây và đầu connector sẽ giúp quá trình tư vấn chính xác hơn. Nếu bạn đang cần cáp màn hình LCD theo yêu cầu, hãy liên hệ để được tư vấn cấu hình phù hợp.
