Kệ tay đỡ Cantilever Rack là gì? Cấu tạo, đặc điểm và ứng dụng

Kệ Tay Đỡ (Cantilever Rack) là giải pháp tối ưu cho thách thức lưu trữ hàng hóa quá khổ, đảm bảo tăng khả năng tiếp cận hàng hóa và mức độ an toàn cao nhất cho các kho vật liệu xây dựng và công nghiệp nặng. Với thiết kế đặc biệt, kệ tay đỡ giúp tăng hiệu suất lưu kho, dễ dàng tiếp cận hàng hóa và linh hoạt trong vận hành.

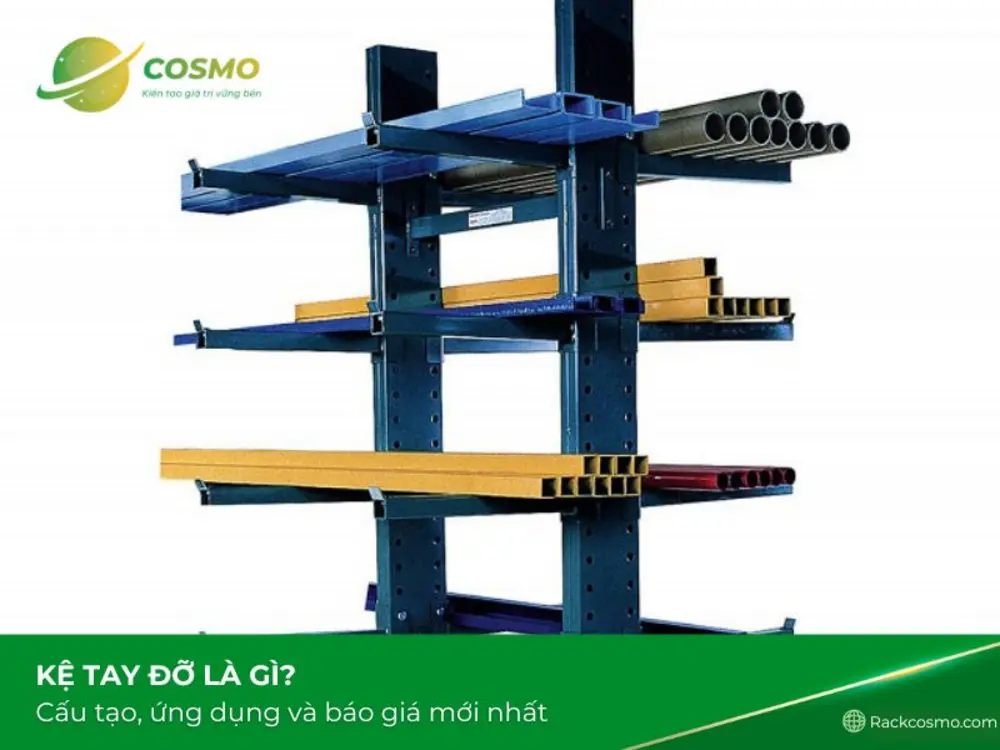

Kệ tay đỡ Cantilever Rack là gì?

Kệ Tay Đỡ (hay còn gọi là “Cantilever Rack”) là một hệ thống kệ chuyên dụng được thiết kế để lưu trữ các loại hàng hóa có kích thước dài, cồng kềnh như: thép ống, thanh gỗ, ống nhựa, ống đồng, ván ép, vật tư nội thất,…

Không giống các loại kệ pallet thông thường, kệ tay đỡ không có mặt kệ mà dùng các tay đỡ ngang gắn trên trụ chính để đỡ hàng. Đây là một loại kệ công nghiệp đặc thù trong hệ thống lưu trữ.

Kệ tay đỡ thì sẽ phù hợp với xe các xe nâng chuyên dụng đặc biệt hoặc lấy hàng bằng tay nếu hàng hóa tải trọng vừa và nhẹ. Tải trọng của kệ có thể từ 1000 – 6000 kg/tầng. Kệ Cantilever Rack giúp tối ưu triệt để hóa không gian, tăng cường khả năng tiếp cận và quản lý hàng hóa trong các ngành nghề có nhu cầu lưu trữ đặc biệt.

Bạn hãy xem cách hoạt động của kệ tay đỡ ở video ngắn dưới đây:

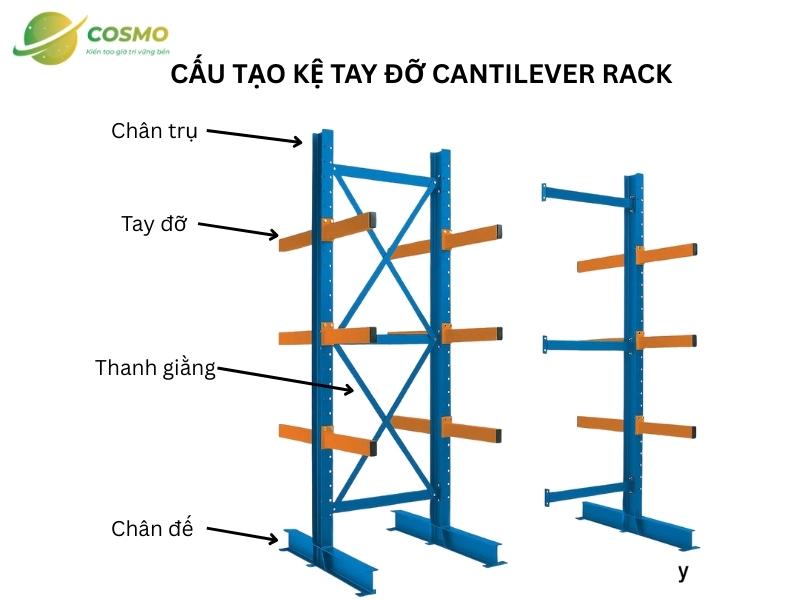

Cấu tạo của kệ tay đỡ Cantilever Rack

Cấu tạo Cantilever Rack gồm có 4 phần chính:

• Chân trụ (Cột thép): Chân trụ là các cột có chức năng chịu tải. Trong quá trình thiết kế, nhu cầu lưu trữ và tải trọng hàng hóa sẽ quyết định tới chiều cao và khả năng chịu lực của trụ.
• Thanh giằng (Beam liên kết): Thanh giằng là các thanh nằm ngang và chéo gọi là giằng ngang và chéo. Giằng sẽ giúp gia cố và ổn định các chân trụ cũng như toàn bộ hệ thống kệ. Kích thước của các thanh giằng được điều chỉnh dựa vào chiều dài hàng hóa cần lưu trữ.
• Tay đỡ (Arms): Tay đỡ được thiết kế với nhiều kiểu dáng như nằm ngang hoặc hướng chếch lên trên, tay đỡ giúp giữ hàng hóa an toàn và thuận tiện trong quá trình chất dỡ. Tay đỡ có thể tháo lắp linh hoạt tùy theo loại hàng hóa.
• Chân đế (Base): Chân đế là bộ phận áp sát sàn, nâng đỡ và phân phối lực cho chân trụ. Kích thước của đế phải được điều chỉnh theo kích thước của tay đỡ để đảm bảo độ vững chắc trong quá trình sử dụng.

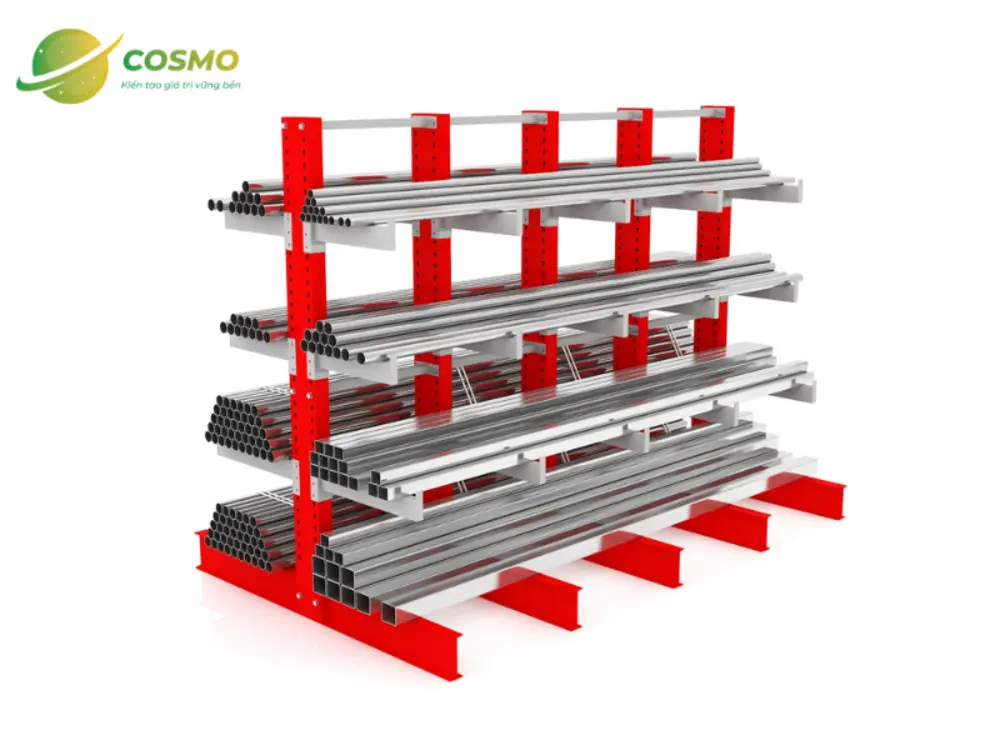

Thông số kỹ thuật kệ tay đỡ Cantilever Rack

Một số thông số kỹ thuật tiêu chuẩn được áp dụng trong thiết kế kệ tải nặng công nghiệp nói chung và kệ tay đỡ tại các kho công nghiệp nói riêng bao gồm:

• Tải trọng: Từ 1000 – 6000kg/tầng.
• Chiều cao khung trụ: Tối đa 6m.
• Số tầng chứa hàng: Thường từ 2 đến 5 tầng.
• Chiều dài tay đỡ: Tối đa 2,5m.
• Cấu hình tay đỡ: Có thể thiết kế 1 phía hoặc 2 phía.
• Chất liệu: Khung và tay đỡ làm từ thép cao cấp, được sơn tĩnh điện hoặc mạ kẽm để tăng độ bền, chống gỉ, chịu được môi trường ẩm hoặc ngoài trời.

Đặc điểm nổi bật của kệ Cantilever Rack

Kệ tay đỡ Cantilever được thiết kế chuyên biệt để giải quyết các thách thức lưu trữ hàng hóa dài, cồng kềnh, có hình dáng đặc biệt. Hệ thống này sở hữu những đặc điểm cấu tạo và tính năng độc đáo:

Cấu tạo độc lập và linh hoạt

• Thiết kế không có cột phía trước: Đây là đặc điểm nổi bật nhất. Thay vì dầm ngang, hàng hóa được đặt trên các tay đỡ (tay đỡ cantilever) gắn vào cột trụ phía sau, loại bỏ hoàn toàn chướng ngại vật phía trước.
• Tay đỡ linh hoạt: Các tay đỡ có thể điều chỉnh độ cao dễ dàng theo bước cột. Điều này cho phép bạn thay đổi khoảng cách tầng lưu trữ để phù hợp với nhiều kích cỡ hàng hóa khác nhau (ống thép, gỗ xẻ, thanh nhôm, v.v.).
• Cột trụ chịu lực cao: Cột được thiết kế vững chắc, thường có hình chữ H hoặc chữ I, đảm bảo khả năng chịu tải trọng lớn và phân bổ lực đều.

Khả năng lưu trữ chuyên biệt

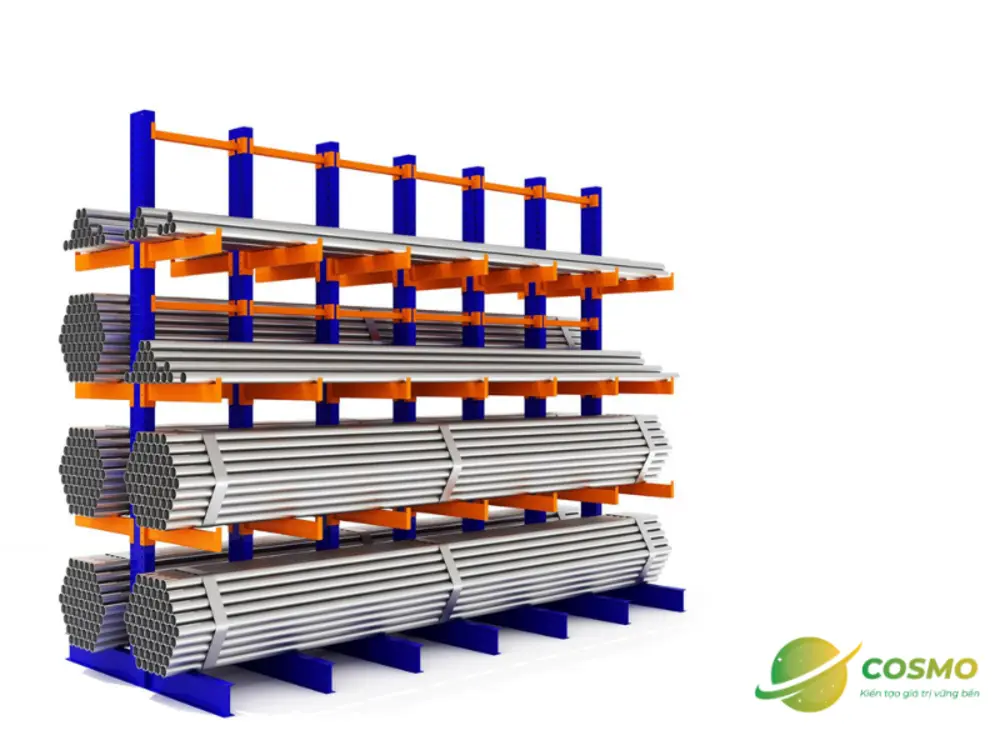

• Tối ưu hàng hóa dài: Kệ Cantilever là giải pháp lý tưởng nhất cho việc lưu trữ các mặt hàng có chiều dài lớn mà các loại kệ thông thường không thể đáp ứng, như: thanh kim loại, ống nhựa, gỗ xẻ, cuộn dây cáp lớn, hoặc đồ nội thất.
• Tiếp cận hàng hóa dễ dàng: Với thiết kế mở hoàn toàn, việc xếp dỡ hàng hóa bằng xe nâng (forklift) hoặc cần trục diễn ra nhanh chóng, an toàn từ phía trước mà không bị cản trở.

Tính an toàn và bền vững

• Chịu tải trọng đa dạng: Tùy thuộc vào thiết kế (Cantilever đơn hoặc Cantilever đôi), hệ thống có thể chịu tải trọng từ nhẹ đến rất nặng, đáp ứng nhu cầu của mọi ngành công nghiệp.
• Sơn tĩnh điện Chống ăn mòn: Vật liệu thép cao cấp được xử lý bề mặt bằng công nghệ sơn tĩnh điện, giúp kệ chống gỉ sét, mài mòn, và có độ bền cao trong nhiều điều kiện môi trường kho bãi khác nhau.

Ưu điểm và hạn chế của kệ Tay Đỡ là gì?

Kệ tay đỡ Cantilever Rack sở hữu nhiều ưu điểm nổi bật như:

• Phù hợp với nhiều môi trường: Kệ có thể được lắp đặt ở đa dạng không gian như kho xây dựng, kho công nghiệp, kho lạnh,…
• Vị trí lắp đặt linh hoạt: Thiết kế độc đáo giúp kệ có thể đặt ở bất kỳ vị trí nào trong kho, từ đó hỗ trợ tối ưu hóa không gian lưu trữ và tăng khả năng quản lý linh hoạt.
• Dễ lắp đặt và tùy chỉnh thông số: Các tay đỡ có thể điều chỉnh linh hoạt hoặc tháo lắp nhanh chóng theo nhu cầu, giúp tiết kiệm thời gian và công sức khi thay đổi quy mô lưu kho.
• Tích hợp tốt với xe nâng và thiết bị máy móc: Kết cấu mở theo chiều dọc của kệ cho phép xe nâng dễ dàng tiếp cận, thuận lợi cho quá trình xuất và nhập hàng bằng thiết bị tự động hoặc thủ công.
• Độ bền cao, chịu tải tốt: Hệ thống kệ tay đỡ Cantilever Rack được chế tạo từ vật liệu chịu lực cao, đảm bảo độ vững chắc, đáp ứng nhu cầu lưu trữ hàng nặng và cồng kềnh.
• Dễ dàng tiếp cận hàng hóa: Việc không có các cột chắn ở phía trước giúp xe nâng hoặc nhân sự kho tiếp cận trực tiếp từng đơn vị hàng hóa, rút ngắn thời gian xếp dỡ và nâng cao hiệu suất quản lý so với việc sử dụng giá kệ Pallet truyền thống.
• Giảm thiểu va chạm: Thiết kế thông thoáng, không có chướng ngại vật trong khu vực vận hành giúp hạn chế tình trạng va đập giữa xe nâng và hàng hóa/kệ.

Mặc dù sở hữu rất nhiều ưu điểm, kệ tay đỡ vẫn còn các hạn chế như:

• Không phù hợp với hàng nhỏ, ngắn: Việc cố lưu trữ các sản phẩm nhỏ, ngắn bằng kệ sẽ làm lãng phí nhiều không gian hoặc rơi rớt hàng hóa.
• Chi phí đầu tư ban đầu cao: So với các hệ thống kệ truyền thống, đặc biệt là các loại kệ nhẹ như giá kệ sắt đục lỗ, Cantilever Rack yêu cầu nguồn vốn lớn để triển khai, bao gồm chi phí sản xuất, vận chuyển và lắp đặt, gây khó khăn cho các doanh nghiệp vừa khởi nghiệp hoặc có ngân sách hạn chế.

Có bao nhiêu loại kệ tay đỡ Cantilever Rack?

Hiện nay, các doanh nghiệp chủ yếu sử dụng 2 loại kệ tay đỡ là kệ tay đỡ đơn và kệ tay đỡ đôi. Cả hai đều là giải pháp tối ưu cho kho bãi, nằm trong danh mục các loại giá kệ kho phổ biến.

Kệ tay đỡ đơn

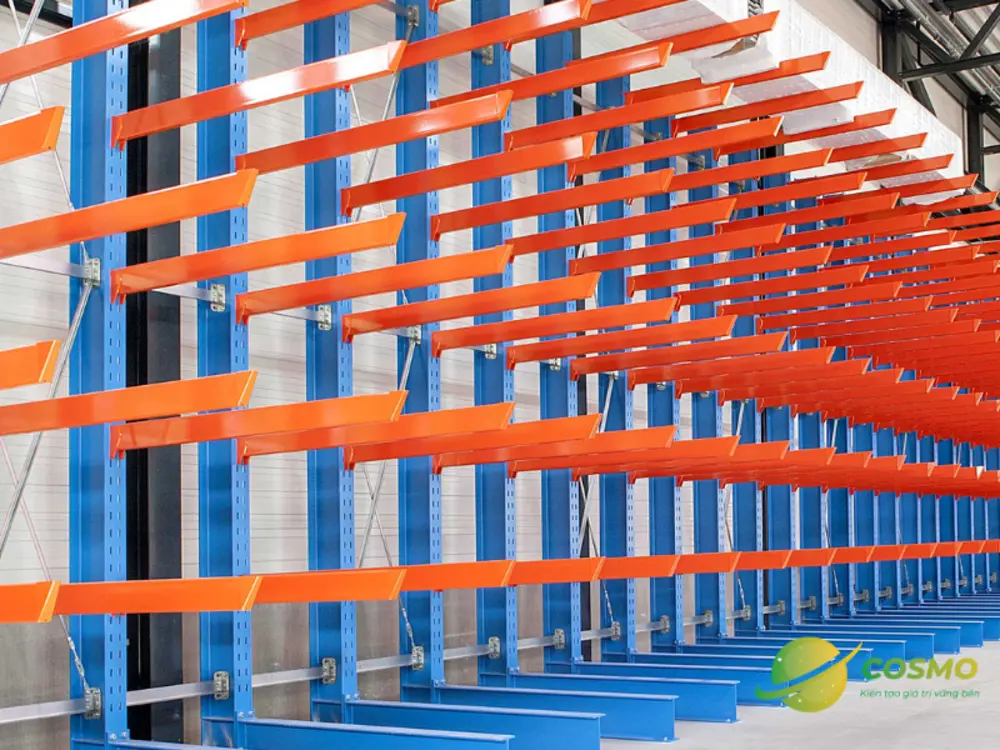

Kệ tay đỡ đơn được thiết kế với hệ thống tay đỡ nằm hoàn toàn ở một mặt của khung trụ, mặt còn lại sẽ được kê sát tường. Loại kệ này có cấu trúc gọn gàng, dễ thi công và tiết kiệm diện tích. Kệ tay đỡ đơn được sử dụng phổ biến trong các xưởng sản xuất, kho kỹ thuật, kho vật tư công trình cần tận dụng không gian sát vách.

Kệ tay đỡ đôi

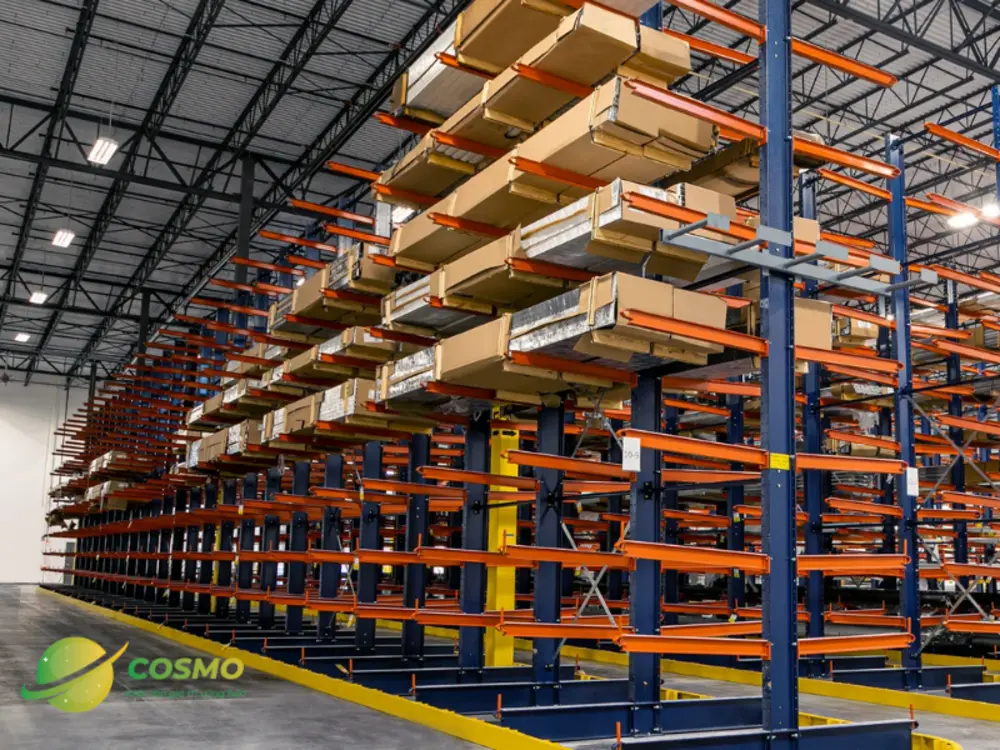

Kệ tay đỡ đôi có tay đỡ ở cả hai phía của khung trụ trung tâm, cho phép lưu trữ hàng hóa ở cả hai bên, tối ưu hóa không gian và tăng gấp đôi sức chứa. Kệ tay đỡ đôi thường được bố trí giữa các dãy kho hoặc khu vực trung tâm, giúp luân chuyển hàng hóa linh hoạt hơn. Các kho có diện tích lớn, thuộc một số ngành đặc thù như vật liệu xây dựng, cơ khí, gỗ công nghiệp sẽ ưa chuộng kệ tay đỡ đôi hơn kệ tay đỡ đơn.

Ứng dụng thực tế của kệ tay đỡ Cantilever Rack trong các ngành công nghiệp

Nhờ đặc điểm Cantilever Rack là thiết kế không cột chắn phía trước, kệ tay đỡ trở thành giải pháp lý tưởng cho nhiều lĩnh vực đặc thù. Dưới đây là những ứng dụng nổi bật nhất:

• Ngành thép và kim loại: Lưu trữ các thanh sắt, thép hình, ống kim loại, thép cuộn, nhôm định hình có chiều dài lớn. Đây là mẫu kệ kho hàng hạng nặng lý tưởng, chịu được tải trọng cao và cho phép xe nâng tiếp cận nhanh chóng.
• Ngành gỗ và nội thất: Các tấm ván gỗ công nghiệp, gỗ xẻ, ván ép, hay các thanh phôi gỗ dài được sắp xếp gọn gàng, giảm thiểu cong vênh và dễ dàng kiểm kê.
• Ngành vật liệu xây dựng: Ống nhựa PVC/HDPE, thảm cuộn, gạch lát dài, các cấu kiện bê tông đúc sẵn.
• Ngành sản xuất và lắp ráp: Lưu trữ khuôn mẫu, các bộ phận máy móc dài, hoặc dây chuyền sản xuất cần không gian mở để thao tác.

Báo giá Kệ Tay Đỡ Cantilever Rack và Yếu tố ảnh hưởng chi phí

Giá kệ tay đỡ Cantilever Rack tại Rackcosmo có giá từ 6.000.000 – 11.000.000 VNĐ thùy thuộc vào kích thước và loại kệ tay đỡ.

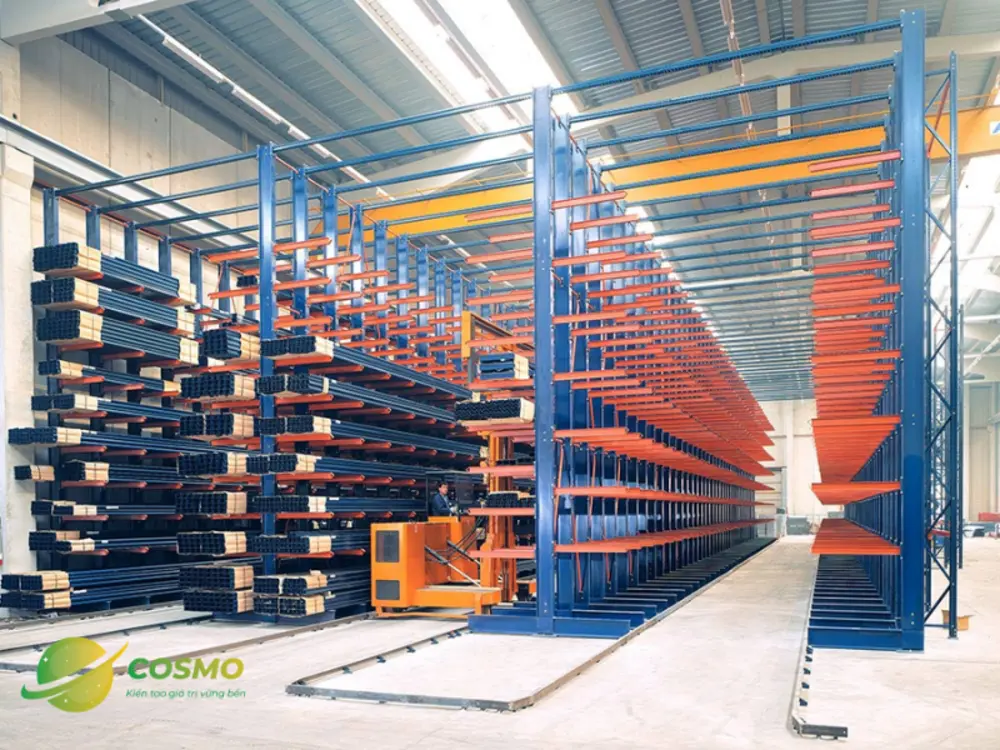

Kệ tay đỡ chính hãng của Rackcosmo sản xuất trực tiếp tại nhà máy, đảm bảo giá cạnh tranh, vật liệu bền bỉ, và bảo hành chính hãng lên tới 10 năm. Đây là cam kết cho một giải pháp kệ nhà kho công nghiệp chất lượng.

Khi lựa chọn dịch vụ của Rackcosmo, quý khách hàng sẽ được hỗ trợ khảo sát mặt bằng, thiết kế bản vẽ và báo giá chi tiết theo nhu cầu thực tế trước khi chúng tôi tiến hành lắp đặt. Một số yếu tố ảnh hưởng tới chi phí thiết kế, lắp đặt hệ thống kệ này có thể kể đến là:

• Chiều dài tay đỡ.
• Chiều cao khung cột.
• Tải trọng mỗi tầng.
• Số tầng cần lắp.
• Loại sơn hoàn thiện (mạ kẽm hoặc sơn tĩnh điện).

Doanh nghiệp nên ưu tiên các nhà cung cấp có năng lực sản xuất thực tế, đội ngũ kỹ thuật chuyên sâu và chính sách bảo hành rõ ràng. Tại Rackcosmo không chỉ cung cấp sản phẩm mà còn tư vấn thiết kế layout, thi công chuẩn kỹ thuật và hỗ trợ sau bán hàng dài hạn.

Kệ tay đỡ là giải pháp tối ưu giúp doanh nghiệp lưu trữ hiệu quả các loại hàng hóa dài, nặng, khó xếp chồng. Với thiết kế thông minh, dễ lắp đặt, khả năng tiếp cận cao và độ bền vượt trội, kệ tay đỡ đang là lựa chọn hàng đầu cho các kho công nghiệp, vật liệu xây dựng, nội thất và thép ống. Liên hệ ngay với Rackcosmo để được hỗ trợ tận tình!
