Cấu tạo và đặc điểm kỹ thuật của hệ thống kệ Double Deep

Kệ Double Deep là hệ thống kệ kho hàng được sử dụng phổ biến trong các kho logistics và kho công nghiệp nhờ khả năng tăng mật độ lưu trữ pallet so với các loại kệ thông thường.

Với thiết kế lưu trữ hai hàng sâu, loại kệ này giúp doanh nghiệp tận dụng hiệu quả diện tích kho mà vẫn đảm bảo an toàn trong quá trình vận hành. Bài viết dưới đây, Rack Cosmo sẽ giúp bạn tìm hiểu rõ hơn về cấu tạo và các đặc điểm kỹ thuật của hệ thống kệ Double Deep.

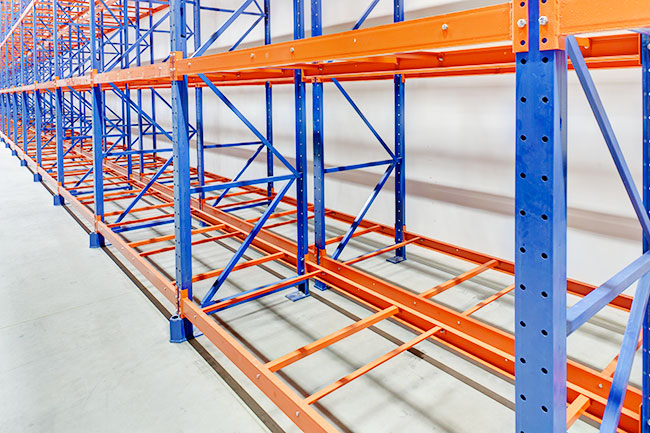

1. Hệ thống kệ Double Deep là gì ?

Kệ Double Deep là một dạng cải tiến của hệ thống kệ Selective truyền thống, được thiết kế để lưu trữ pallet theo hai hàng sâu trong cùng một dãy kệ. Điều này có nghĩa là thay vì mỗi vị trí kệ chỉ đặt một pallet như kệ Selective, kệ Double Deep có thể đặt hai pallet theo chiều sâu, giúp tăng đáng kể mật độ lưu trữ trong kho.

Nhờ cấu trúc này, hệ thống kệ Double Deep giúp giảm số lượng lối đi cho xe nâng, từ đó tận dụng được nhiều không gian hơn để chứa hàng hóa. Tuy nhiên, để lấy pallet phía trong, xe nâng cần sử dụng loại càng nâng chuyên dụng có khả năng vươn sâu vào bên trong hệ thống kệ.

Loại kệ này thường được sử dụng trong các kho có lượng hàng hóa lớn, các kho phân phối hàng tiêu dùng nhanh, kho thực phẩm, kho linh kiện hoặc các kho logistics cần tối ưu diện tích lưu trữ.

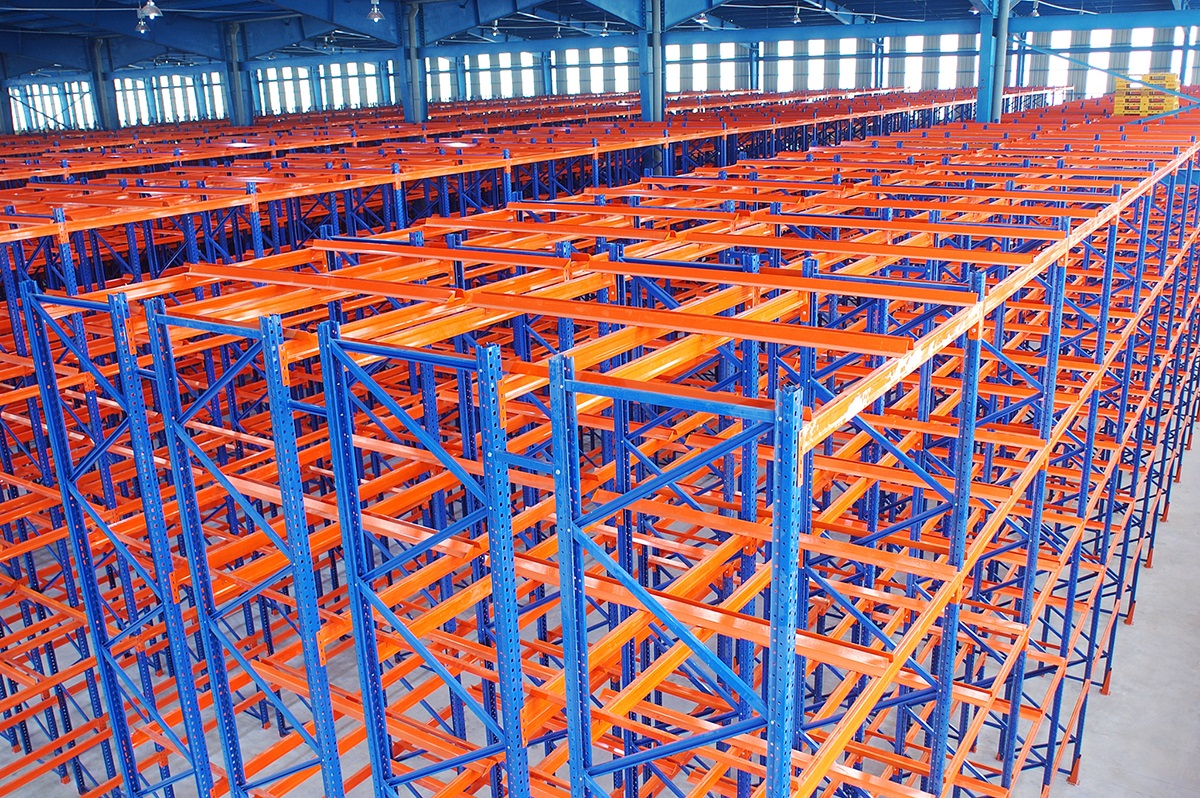

2. Cấu tạo của hệ thống kệ Double Deep

Hệ thống kệ Double Deep được cấu thành từ nhiều bộ phận khác nhau, mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo khả năng chịu tải cũng như độ ổn định của toàn bộ hệ thống. Các thành phần chính bao gồm cột trụ, thanh beam, thanh giằng, chân đế, thanh hỗ trợ pallet và các phụ kiện liên kết.

Cột trụ là bộ phận chịu lực chính của hệ thống kệ. Cột trụ thường được sản xuất từ thép chất lượng cao và được dập lỗ theo tiêu chuẩn để có thể dễ dàng điều chỉnh chiều cao của các tầng kệ. Độ dày của cột trụ được thiết kế phù hợp với tải trọng của hệ thống, đảm bảo khả năng chịu lực tốt và hạn chế biến dạng trong quá trình sử dụng lâu dài.

Thanh beam là thanh ngang kết nối giữa hai cột trụ, có nhiệm vụ đỡ pallet hàng hóa. Beam thường được thiết kế dạng hộp hoặc dạng chữ C với độ cứng cao, giúp phân bố tải trọng đều lên khung kệ. Đối với hệ thống kệ Double Deep, thanh beam phải có độ bền cao để đảm bảo khả năng chịu tải cho hai pallet nằm sâu trong cùng một hàng.

Thanh giằng bao gồm giằng ngang và giằng chéo, có nhiệm vụ liên kết các cột trụ lại với nhau nhằm tăng độ ổn định cho toàn bộ khung kệ. Hệ thống giằng giúp giảm rung lắc khi xe nâng hoạt động và đảm bảo kết cấu kệ luôn vững chắc trong suốt quá trình vận hành.

Chân đế kệ là bộ phận tiếp xúc trực tiếp với mặt sàn kho. Chân đế thường được cố định bằng bu lông nở để tăng độ chắc chắn và tránh tình trạng kệ bị dịch chuyển trong quá trình sử dụng.

Thanh hỗ trợ pallet là các thanh phụ được lắp thêm giữa các beam nhằm tăng khả năng chịu tải cho pallet, đặc biệt đối với những loại pallet có kết cấu yếu hoặc hàng hóa có tải trọng lớn.

Ngoài các bộ phận chính, hệ thống kệ Double Deep còn có nhiều phụ kiện khác như thanh chắn pallet, thanh bảo vệ cột, khung bảo vệ đầu dãy và các thiết bị an toàn khác nhằm tăng độ bền cũng như hạn chế va chạm trong kho.

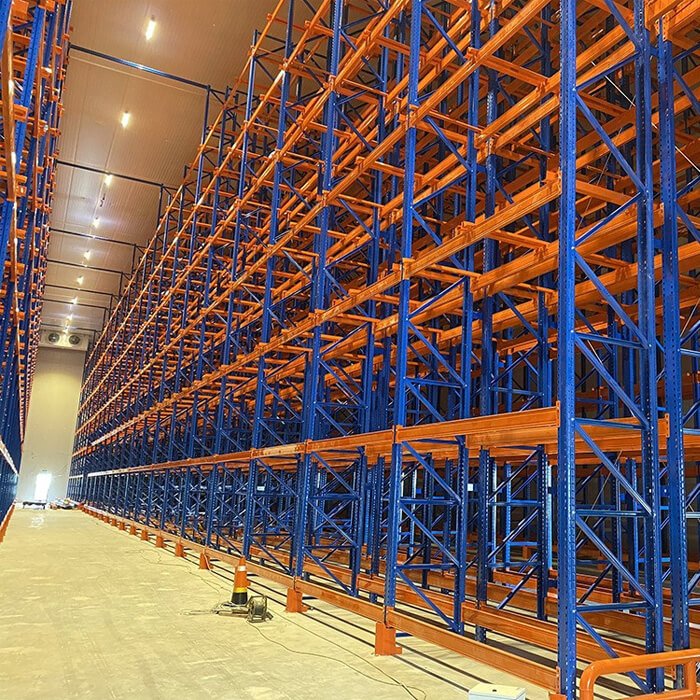

3. Nguyên lý hoạt động của hệ thống kệ Double Deep

Hệ thống kệ Double Deep hoạt động dựa trên nguyên lý lưu trữ pallet theo hai lớp chiều sâu. Khi đưa hàng lên kệ, pallet đầu tiên sẽ được đặt vào vị trí phía trong của kệ, sau đó pallet thứ hai được đặt ở phía ngoài.

Khi cần lấy hàng, xe nâng sẽ lấy pallet ở phía ngoài trước. Sau khi pallet ngoài được lấy ra, xe nâng sẽ tiếp tục lấy pallet phía trong. Vì vậy, hệ thống kệ Double Deep thường vận hành theo nguyên tắc LIFO, tức là hàng nhập sau sẽ được xuất trước.

Để thực hiện việc đưa pallet vào sâu trong kệ, xe nâng cần sử dụng loại càng nâng đặc biệt có khả năng kéo dài hoặc vươn sâu. Điều này giúp xe nâng tiếp cận được pallet phía trong mà không cần phải di chuyển quá sâu vào hệ thống kệ.

Nguyên lý hoạt động này giúp tăng mật độ lưu trữ nhưng vẫn giữ được sự linh hoạt nhất định trong việc quản lý hàng hóa.

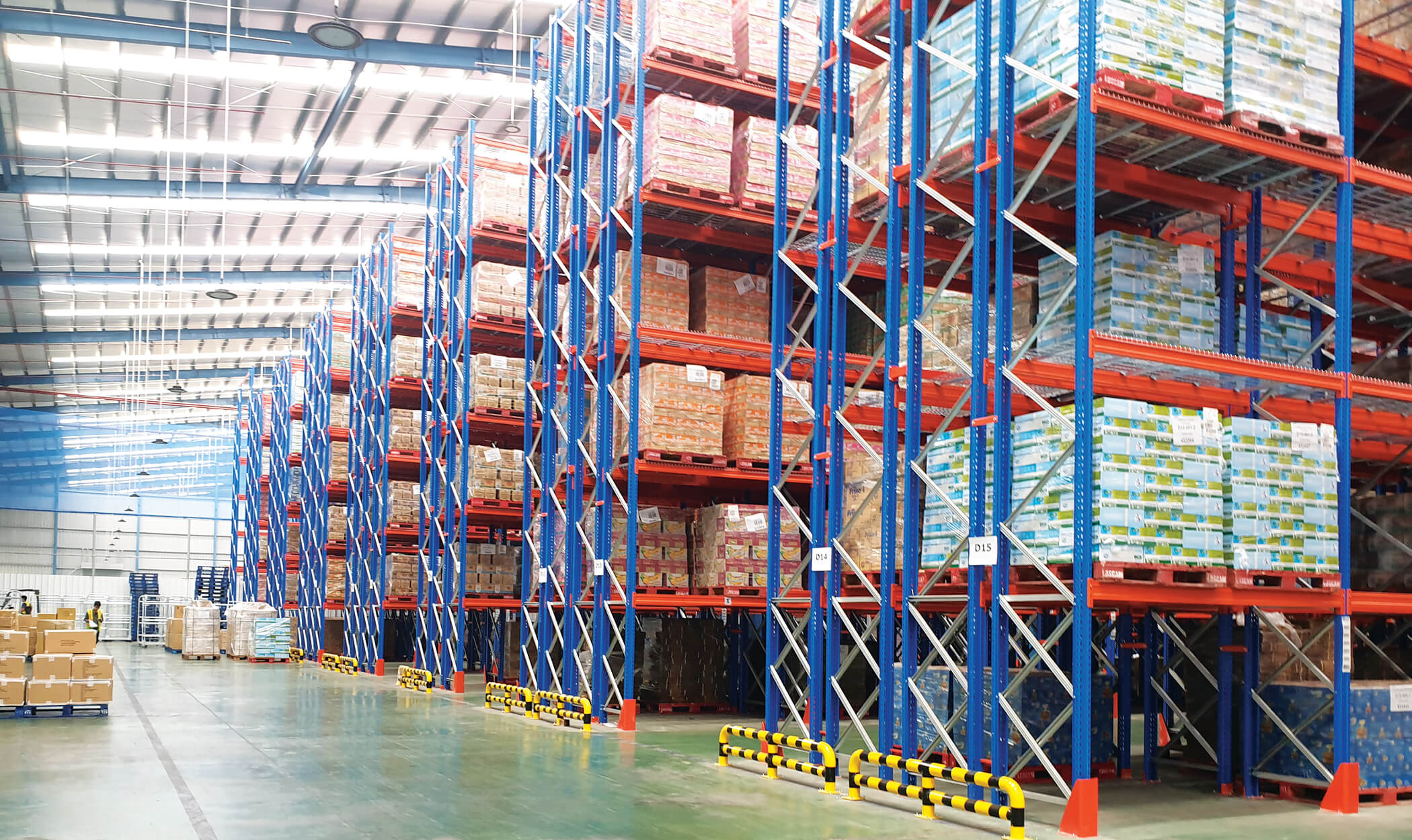

4. Đặc điểm kỹ thuật của hệ thống kệ Double Deep

Một trong những đặc điểm kỹ thuật quan trọng của kệ Double Deep là khả năng tối ưu diện tích lưu trữ. Nhờ thiết kế lưu trữ hai pallet theo chiều sâu, hệ thống này có thể tăng mật độ lưu trữ lên khoảng 40 đến 50 phần trăm so với kệ Selective thông thường.

Chiều cao của hệ thống kệ Double Deep có thể được thiết kế linh hoạt tùy theo chiều cao của kho hàng. Trong nhiều kho công nghiệp hiện đại, hệ thống kệ có thể đạt chiều cao từ 6 mét đến hơn 12 mét nhằm tận dụng tối đa không gian theo chiều đứng.

Tải trọng của mỗi tầng kệ cũng là một yếu tố quan trọng. Tùy theo thiết kế và loại vật liệu sử dụng, mỗi tầng kệ có thể chịu tải từ 1000 kg đến hơn 3000 kg cho mỗi pallet. Điều này cho phép hệ thống kệ Double Deep phù hợp với nhiều loại hàng hóa khác nhau.

Khoảng cách giữa các tầng kệ được thiết kế dựa trên chiều cao của pallet và loại xe nâng sử dụng. Khoảng cách này cần đảm bảo xe nâng có thể thao tác dễ dàng mà vẫn giữ được độ an toàn khi vận hành.

Ngoài ra, hệ thống kệ Double Deep thường được sơn tĩnh điện nhằm tăng khả năng chống ăn mòn và kéo dài tuổi thọ sử dụng. Lớp sơn này giúp bảo vệ bề mặt thép khỏi tác động của môi trường kho như độ ẩm hoặc bụi bẩn.

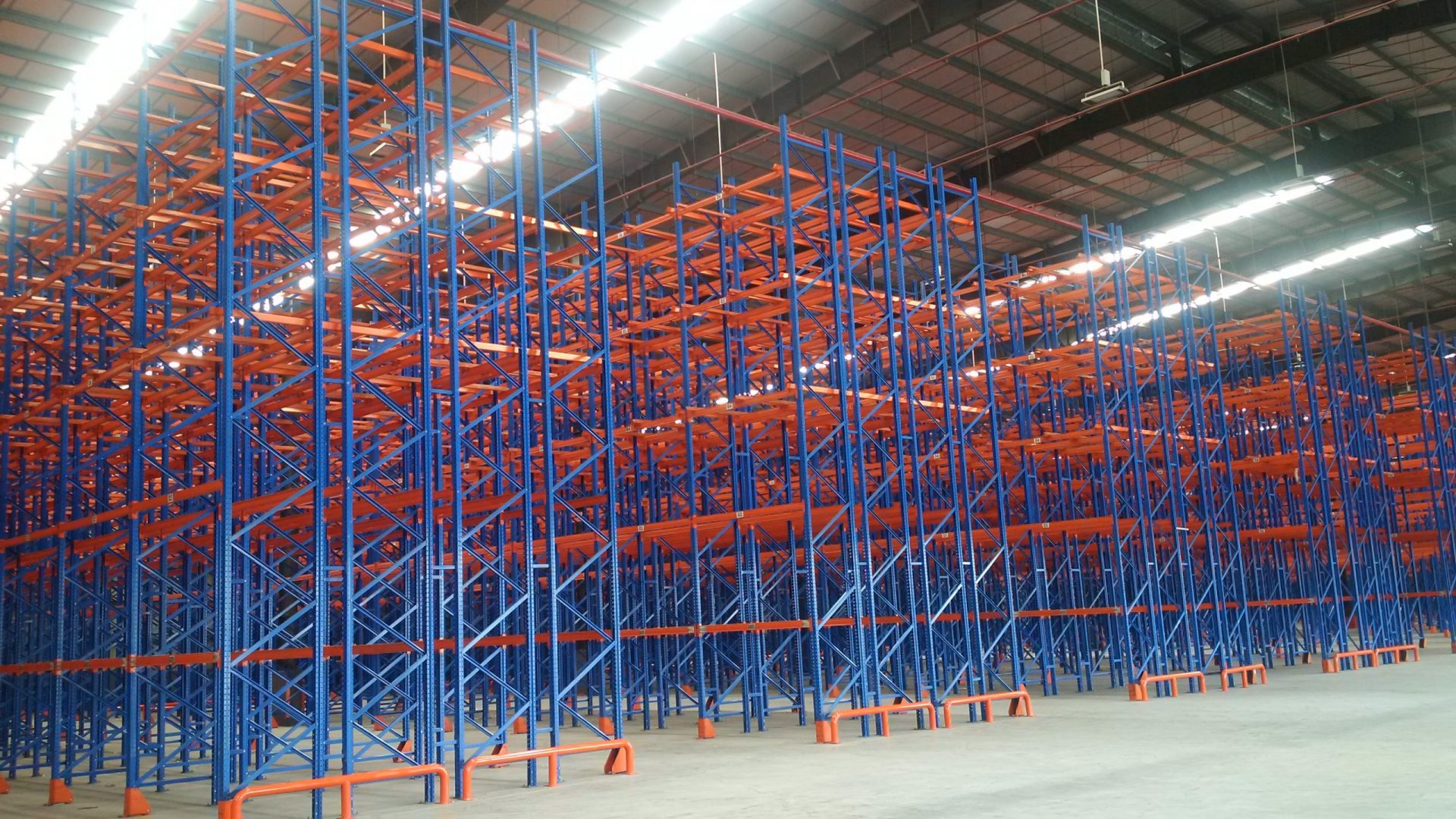

5. Ưu điểm của hệ thống kệ Double Deep

Hệ thống kệ Double Deep mang lại nhiều lợi ích cho doanh nghiệp trong quá trình quản lý kho hàng. Trước hết, hệ thống này giúp tăng mật độ lưu trữ pallet mà không cần mở rộng diện tích kho.

Việc giảm số lượng lối đi trong kho giúp tận dụng được nhiều không gian hơn để lưu trữ hàng hóa. Điều này đặc biệt quan trọng đối với những kho có diện tích hạn chế nhưng cần chứa lượng hàng lớn.

Kệ Double Deep cũng giúp tối ưu chi phí đầu tư so với việc xây dựng thêm kho mới. Doanh nghiệp có thể nâng cao khả năng lưu trữ ngay trong kho hiện tại mà không cần thay đổi kết cấu tổng thể của nhà kho.

Ngoài ra, hệ thống kệ này có cấu trúc khá giống với kệ Selective nên việc lắp đặt, bảo trì và thay thế linh kiện cũng tương đối đơn giản.

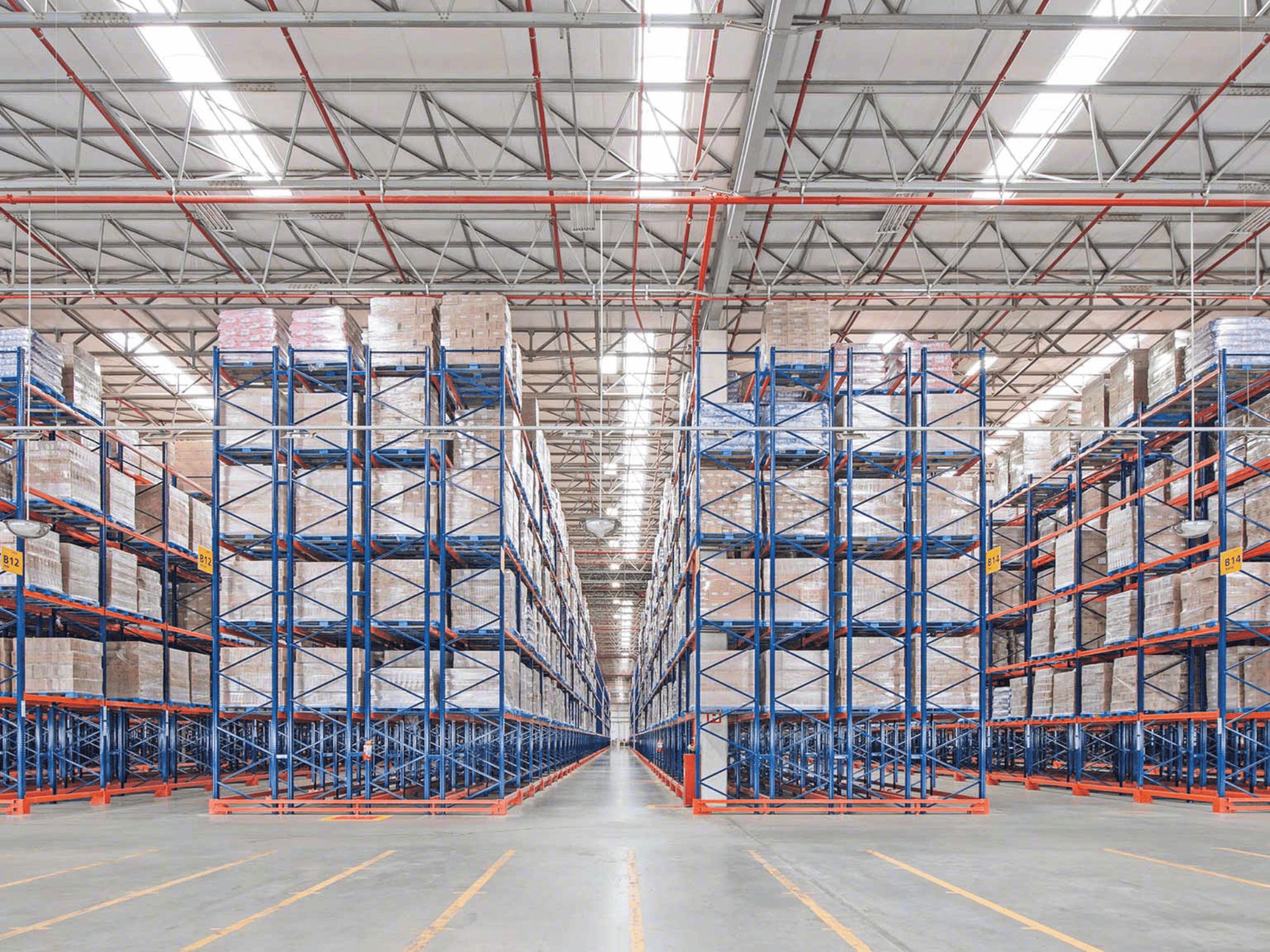

6. Một số lưu ý về thông số kỹ thuật khi thiết kế kệ Double Deep

Khi thiết kế hệ thống kệ Double Deep cho kho hàng, doanh nghiệp cần chú ý đến nhiều yếu tố kỹ thuật nhằm đảm bảo hệ thống hoạt động hiệu quả và an toàn.

Trước hết cần xác định rõ tải trọng pallet để lựa chọn độ dày cột trụ và beam phù hợp. Nếu tải trọng không được tính toán chính xác, hệ thống kệ có thể bị quá tải và gây nguy hiểm trong quá trình sử dụng.

Chiều cao của kệ cần phù hợp với chiều cao của kho và loại xe nâng đang sử dụng. Nếu chiều cao kệ vượt quá khả năng nâng của xe nâng, việc vận hành sẽ trở nên khó khăn và tiềm ẩn rủi ro.

Khoảng cách giữa các dãy kệ và lối đi cho xe nâng cũng cần được thiết kế hợp lý để đảm bảo xe nâng có thể di chuyển và thao tác thuận tiện.

Ngoài ra, hệ thống kệ nên được trang bị thêm các thiết bị bảo vệ như thanh chống va chạm, rào chắn bảo vệ cột và biển cảnh báo tải trọng để tăng mức độ an toàn trong kho.

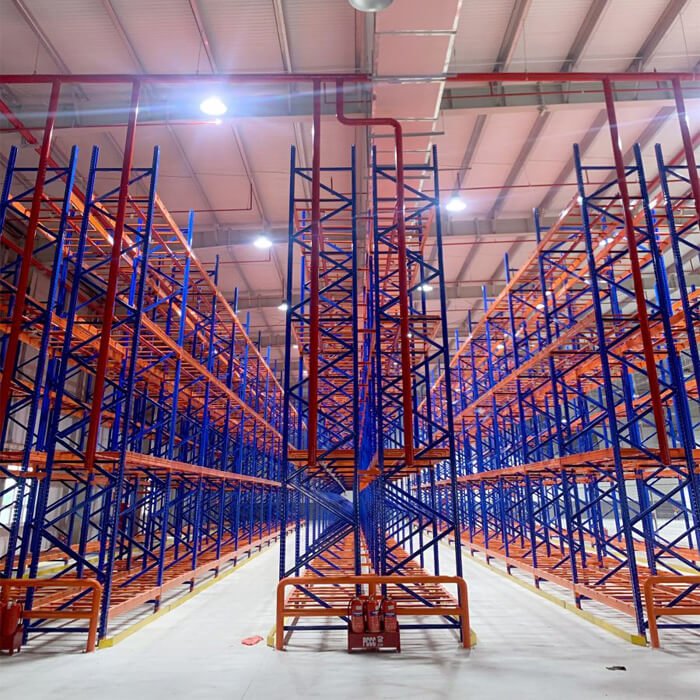

7. Ứng dụng của hệ thống kệ Double Deep trong thực tế

Hệ thống kệ Double Deep được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Trong lĩnh vực logistics, loại kệ này giúp các trung tâm phân phối lưu trữ số lượng lớn pallet hàng hóa mà vẫn giữ được hiệu quả quản lý.

Trong ngành thực phẩm và đồ uống, kệ Double Deep được sử dụng để lưu trữ các pallet sản phẩm đóng gói với số lượng lớn, giúp tối ưu diện tích kho lạnh hoặc kho khô.

Ngành sản xuất linh kiện điện tử, phụ tùng ô tô và các ngành công nghiệp nhẹ cũng thường sử dụng hệ thống kệ này để tổ chức kho nguyên vật liệu và thành phẩm.

Ngoài ra, các kho thương mại điện tử với lượng hàng hóa lớn cũng bắt đầu áp dụng kệ Double Deep nhằm tăng mật độ lưu trữ và tối ưu chi phí vận hành.
